4.3 इंच एचएमआई

1.​प्रदर्शन विशिष्टताएँ​:

• ​संकल्प​: 480×272 पिक्सल, 24-बिट रंग गहराई।
• ​चमक​: एलईडी बैकलाइट के साथ 250 सीडी/एम² (समायोज्य, 20,000 घंटे का जीवनकाल)।
• ​​टचस्क्रीन​​: प्रतिरोधक टच पैनल (आर वेरिएंट)।

2.हार्डवेयर कॉन्फ़िगरेशन​:

• ​सीपीयू​: 200 मेगाहर्ट्ज एआरएम कॉर्टेक्स -एम4एफ प्रोसेसर 2एमबी पीएसआरएएम के साथ।
• ​स्मृति​: फर्मवेयर/डेटा स्टोरेज के लिए 16एमबी एसपीआई और न ही फ्लैश।
• ​​बिजली आपूर्ति​​: 9–30V DC इनपुट (1.5W अधिकतम बिजली खपत)।
• ​​संचार:

ASTGE043W024-L480X272R-A1D0C​​: 1× RS485 सीरियल पोर्ट।

​​ASTGE043W024-L480X272R-A1E0C​​: 1× RS232 सीरियल पोर्ट।

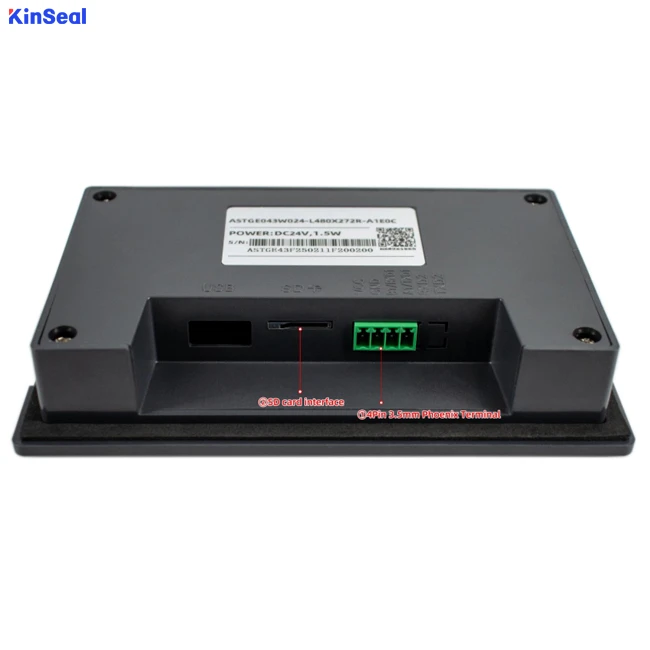

• इंटरफ़ेस​: 4-पिन फीनिक्स टर्मिनल ब्लॉक, प्रोग्राम डाउनलोड के लिए एसडी कार्ड स्लॉट।

3.पर्यावरणीय स्थायित्व​:

• ​ऑपरेटिंग अस्थायी​:-10 डिग्री से 50 डिग्री.
• ​भंडारण तापमान​:-30 डिग्री से 70 डिग्री.
• ​​आर्द्रता​: 10-90% आरएच (गैर-संघनक)।

4.​​सॉफ़्टवेयर और अनुकूलता​​:

• ​​HMILite कॉन्फ़िगरेशन सॉफ़्टवेयर​​: ड्रैग{0}और-ड्रॉप नियंत्रण (बटन, चार्ट, अलार्म, क्यूआर कोड, आदि), बहुभाषी समर्थन और पीएलसी प्रोटोकॉल एकीकरण (मॉडबस, मित्सुबिशी, सीमेंस, डेल्टा, आदि) के साथ कस्टम एचएमआई विकास का समर्थन करता है।
• ​मैक्रो प्रोग्रामिंग​: उन्नत कार्यक्षमता के लिए C-आधारित तर्क।

5.विश्वसनीयता प्रमाणपत्र​​:

• उत्तीर्ण​ईएसडी​​ (±4kV संपर्क, ±6kV वायु निर्वहन), ​ईएफ़टी​ (±4kV), और ​उच्च/निम्न तापमान उम्र बढ़ने परीक्षण​ (-20 डिग्री से 60 डिग्री)।
• के अनुरूप​ISO9001:2015​​ गुणवत्ता मानक।

​​6.भौतिक आयाम​​:

• ​​कुल मिलाकर आकार​: 142×90.5×27 मिमी (157 ग्राम)।
• ​​प्रदर्शन क्षेत्र​​: 95×54.8मिमी.
• ​​स्थापना​​: 130×78 मिमी पैनल कटआउट (अनुशंसित: 132×80 मिमी)।

अनुप्रयोग परिदृश्य:

​1.औद्योगिक स्वचालन नियंत्रण प्रणाली​

• के रूप में कार्य करता है​मानव-मशीन इंटरफ़ेस (HMI)।कारखानों में पीएलसी, मोटर, सेंसर या उत्पादन लाइनों की निगरानी और नियंत्रण के लिए।
• विनिर्माण प्रक्रियाओं में वास्तविक समय डेटा विज़ुअलाइज़ेशन (उदाहरण के लिए, तापमान, दबाव, गति) के लिए आदर्श।

2.मशीनरी और उपकरण संचालन पैनल​

• ऑपरेटर इनपुट, स्थिति प्रदर्शन और दोष निदान के लिए औद्योगिक मशीनरी (उदाहरण के लिए, सीएनसी मशीनें, पैकेजिंग सिस्टम) में एम्बेडेड।
• प्रतिरोधक टचस्क्रीन धूल भरे या उच्च कंपन वाले वातावरण में विश्वसनीयता सुनिश्चित करती है।

3.इंस्ट्रूमेंटेशन और मापन उपकरण​​

• औद्योगिक उपकरणों (जैसे, प्रवाह मीटर, बिजली विश्लेषक, पर्यावरण मॉनिटर) के लिए महत्वपूर्ण पैरामीटर प्रदर्शित करता है।
• सेंसर और नियंत्रण इकाइयों के साथ एकीकरण के लिए RS485/RS232 संचार का समर्थन करता है।

4.IoT और स्मार्ट ऊर्जा प्रबंधन​

• ऊर्जा खपत, वोल्टेज और अलार्म की कल्पना करने के लिए स्मार्ट ग्रिड सिस्टम, सौर इनवर्टर, या बैटरी प्रबंधन सिस्टम में उपयोग किया जाता है।
• क्यूआर कोड कार्यक्षमता रखरखाव लॉग या भुगतान पोर्टल तक त्वरित पहुंच सक्षम बनाती है।

 5.परिवहन और बुनियादी ढांचा​

• स्थिति अपडेट और उपयोगकर्ता इंटरैक्शन के लिए ट्रैफ़िक नियंत्रण पैनल, रेलवे सिग्नलिंग सिस्टम, या ईवी चार्जिंग स्टेशनों में तैनात किया गया।
• बाहरी या अर्ध-आउटडोर प्रतिष्ठानों में तापमान में उतार-चढ़ाव (-10 डिग्री से 50 डिग्री) का सामना करता है।

6. चिकित्सा और प्रयोगशाला उपकरण​

• सटीक डेटा इनपुट/आउटपुट की आवश्यकता वाले चिकित्सा उपकरणों (उदाहरण के लिए, नैदानिक ​​​​उपकरण, प्रयोगशाला विश्लेषक) के लिए एक टिकाऊ इंटरफ़ेस प्रदान करता है।

​​7.बिल्डिंग ऑटोमेशन और एचवीएसी सिस्टम​​

• मॉडबस या कस्टम प्रोटोकॉल के माध्यम से व्यावसायिक भवनों में हीटिंग, वेंटिलेशन और सुरक्षा प्रणालियों को नियंत्रित करता है।
• रखरखाव के लिए अलार्म डिस्प्ले और ऐतिहासिक डेटा ट्रैकिंग का समर्थन करता है।

8.कृषि और पर्यावरण निगरानी​

• सेंसर डेटा प्रदर्शित करने और क्रियाओं को ट्रिगर करने के लिए सिंचाई प्रणालियों, ग्रीनहाउस नियंत्रकों या मौसम स्टेशनों के साथ एकीकृत होता है।
