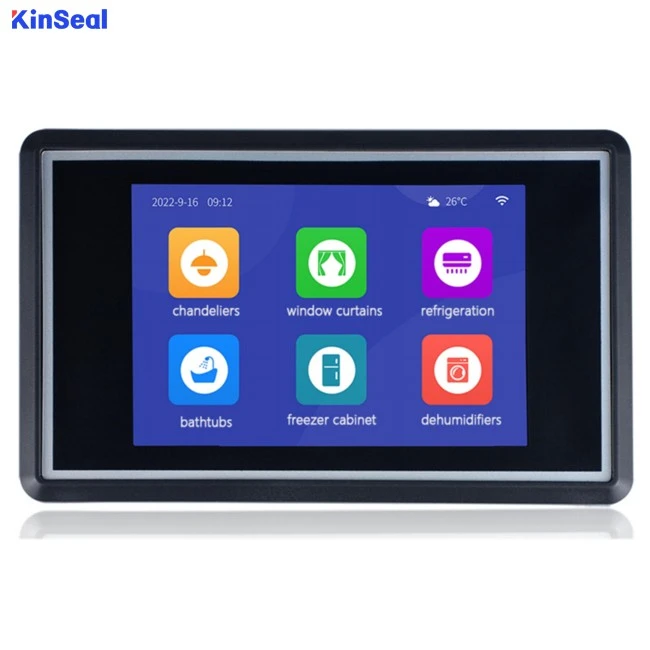

3.5 इंच स्मार्ट एचएमआई

प्रदर्शन प्रदर्शित करें: 3.5-इंच टीएफटी एलसीडी, 320×480 रेजोल्यूशन, 65,536 रंग, 250 सीडी/एम² चमक, 20,000 घंटे के जीवनकाल के साथ एलईडी बैकलाइट-औद्योगिक परिदृश्यों के लिए दृश्यता मानकों को पूरी तरह से पूरा करता है।

स्पर्श अनुभव: 4H सतह कठोरता के साथ 4-तार प्रतिरोधी टच पैनल, दस्ताने के साथ संचालित, कारखानों, बाहरी साइटों और अन्य कठोर वातावरणों के लिए आदर्श।

हार्डवेयर विशिष्टताएँ: 200 मेगाहर्ट्ज एआरएम कॉर्टेक्स {{1}एम4एफ कोर, बिल्ट-इन 2एमबी पीएसआरएएम + कुल 10एमबी ऑनबोर्ड एसपीआई एनओआर फ्लैश, प्रति स्क्रीन 50 नियंत्रणों के साथ 50 स्क्रीन तक का समर्थन करता है। नियमित उपकरण निगरानी और डेटा विज़ुअलाइज़ेशन को आसानी से संभालता है।

विश्वसनीयता निर्मित: IEC 61000-4-2 ESD परीक्षण उत्तीर्ण (±4kV संपर्क डिस्चार्ज, ±8kV वायु डिस्चार्ज बिना किसी असामान्यता के); -10 डिग्री ~50 डिग्री की विस्तृत ऑपरेटिंग तापमान रेंज; 10%~90% गैर-संघनक आर्द्रता सहनशीलता; भूकंपीय प्रतिरोध 10-25 हर्ट्ज (एक्स/वाई/जेड अक्षों पर 2 ग्राम/30 मिनट) पर रेट किया गया - मांग वाले औद्योगिक स्थलों के लिए विश्वसनीय।

🛠️ आसान इंस्टालेशन और वायरिंग

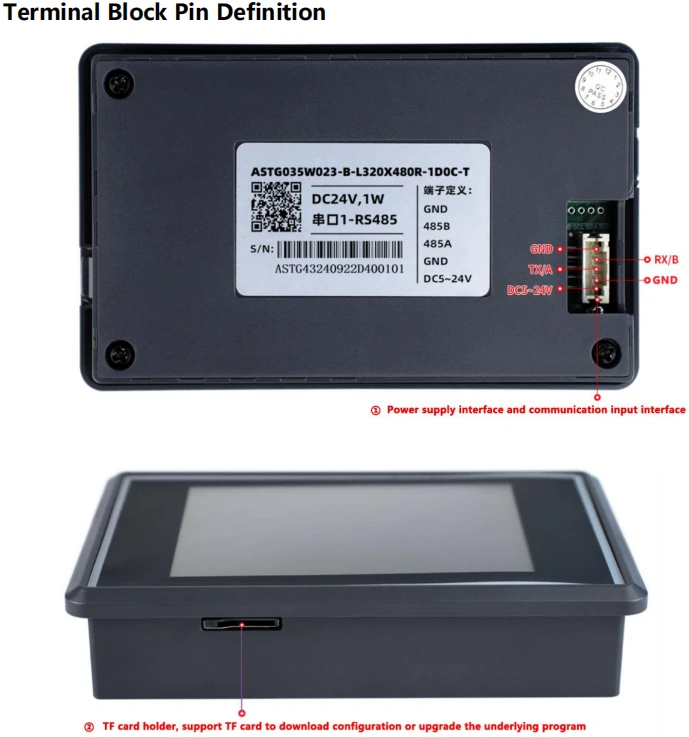

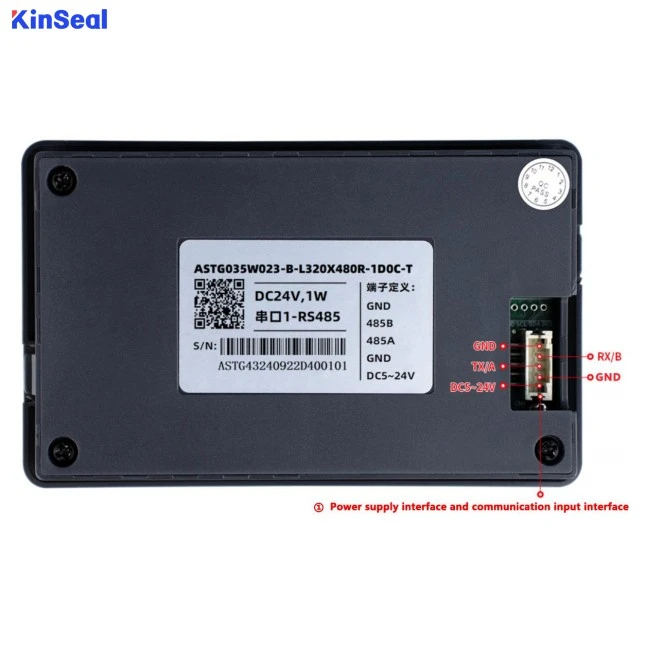

वायरिंग को सरल बनाया गया: टर्मिनल परिभाषाएँ साफ़ करें

सभी मॉडल 5-पिन PH2.0mm टर्मिनल ब्लॉक का उपयोग करते हैं-बस नीचे दिए गए पिन से मिलान करें:

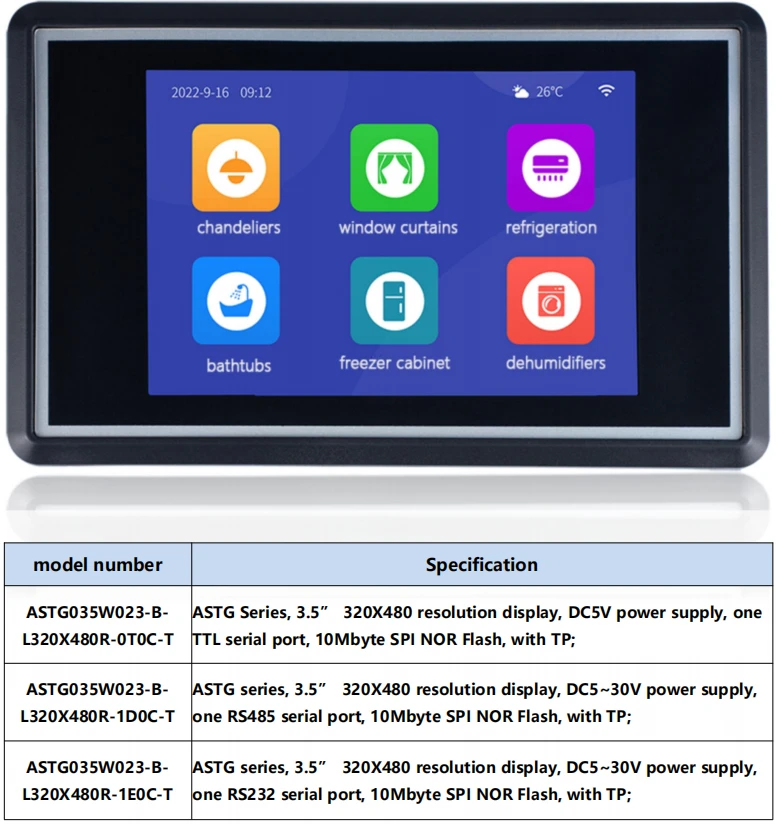

टीटीएल संस्करण (0T0C-T): पिन1/4=जीएनडी; पिन5=डीसी 5वी; पिन2=आरएक्सडी (3.3वी टीटीएल स्तर); पिन3=TXD

आरएस485 संस्करण (1डी0सी-टी): पिन1/4=जीएनडी; पिन5=डीसी 5~30वी; पिन2=आरएस485 बी (-); पिन3=आरएस485 ए (+)

आरएस232 संस्करण (1ई0सी-टी): पिन1/4=जीएनडी; पिन5=डीसी 5~30वी; पिन2=आरएस232 आरएक्स; पिन3=आरएस232 टीएक्स

नोट: पावर और संचार एक ही टर्मिनल ब्लॉक साझा करते हैं। डिवाइस को नुकसान पहुंचाने से बचने के लिए वायरिंग से पहले वोल्टेज की दोबारा जांच करें।

पहले से ही सही ओपनिंग साइज को काट लें

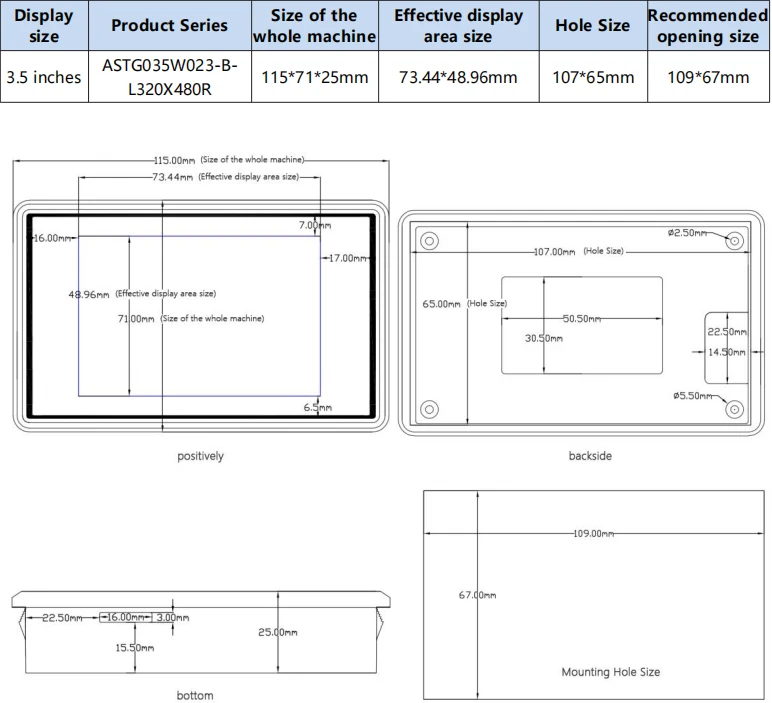

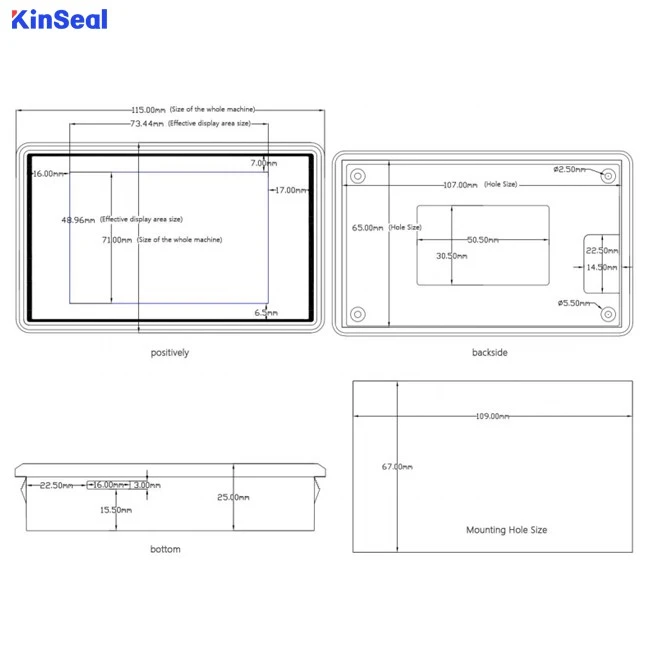

कुल इकाई का आकार: 115×71×25 मिमी। अनुशंसित पैनल कटआउट: 109×67 मिमी। आवास के साथ स्नैप करें{{7}इन माउंटिंग के लिए किसी अतिरिक्त सुरक्षा घेरे की आवश्यकता नहीं है।

💻शून्य-कोडिंग विकास, कोई कम नहीं-स्तर की ड्राइवर परेशानी

के साथ आता हैHMILite पीसी कॉन्फ़िगरेशन सॉफ़्टवेयरइंटरफ़ेस बनाने के लिए नियंत्रणों को {{0}खींचें{{1}और गिराएं, निम्न स्तर के ड्राइवर लिखने की कोई आवश्यकता नहीं है:

उपयोग के लिए तैयार नियंत्रणों की पूरी लाइब्रेरी

इसमें टॉगल बटन, न्यूमेरिक इनपुट/डिस्प्ले, एनिमेटेड पाइपलाइन फ्लो, स्टेटिक ग्राफिक्स, इमेज/जीआईएफ डिस्प्ले, गेज, अलार्म प्रॉम्प्ट, डायनेमिक ट्रेंड कर्व्स, क्यूआर कोड जेनरेशन और बहुत कुछ शामिल है। इसमें सबसे आम इंटरेक्शन जरूरतों को शामिल किया गया है। कस्टम जटिल तर्क के लिए 50 मैक्रो निर्देशों का समर्थन करता है।

पूर्व-एकीकृत प्रोटोकॉल-अपना खुद लिखने की कोई आवश्यकता नहीं है

मोडबस आरटीयू, मित्सुबिशी, सीमेंस, डेल्टा, झिंजी, ओमरोन और अन्य मुख्यधारा पीएलसी प्रोटोकॉल का समर्थन करता है, साथ ही एमसीयू, इनवर्टर, सर्वो नियंत्रक आदि के साथ एकीकरण के लिए कस्टम प्रोटोकॉल विकल्प भी।

सिमुलेशन सुविधाएँ समय बचाएं

स्क्रीन को फ्लैश किए बिना इंटरफ़ेस प्रभावों का पूर्वावलोकन करने के लिए ऑफ़लाइन सिमुलेशन चलाएं। ऑनलाइन सिमुलेशन आपको अपने पीसी से सीधे कनेक्टेड डिवाइसों के साथ संचार को डीबग करने देता है, परीक्षण को कम करता है और त्रुटि समय को नाटकीय रूप से कम करता है।

व्यावहारिक अतिरिक्त सुविधाएँ

ब्रांड स्थिरता के लिए अनुकूलन योग्य बूट-अप लोगो

आकस्मिक संचालन को रोकने के लिए 8-स्तरीय उपयोगकर्ता अनुमति प्रबंधन

3{{1}सेकेंड ऑटो{{2}बिजली हानि पर बचत-आउटेज के दौरान कोई पैरामीटर हानि नहीं

पैनल सुरक्षा सुविधा: उपयोगकर्ता द्वारा निर्धारित अवधि के बाद स्वचालित रूप से प्रीसेट स्क्रीन पर रीडायरेक्ट हो जाता है, जो पट्टे पर दिए गए उपकरण प्रबंधन के लिए आदर्श है।
